Инструкция по прошивке принтера Dell 1130n

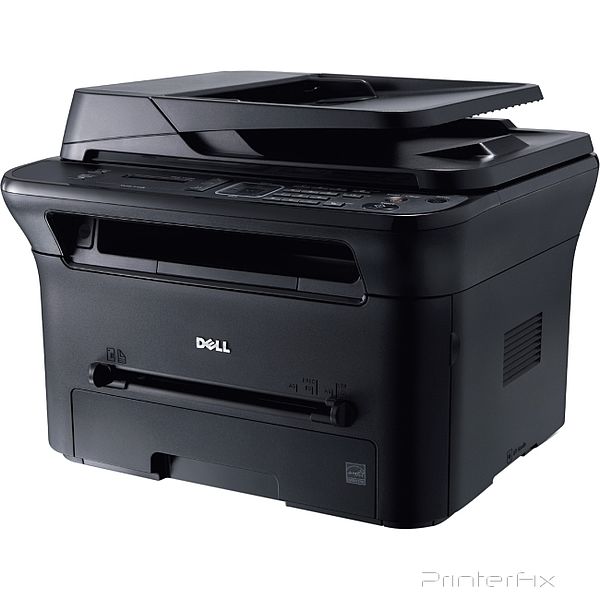

Dell 1135N
Dell 1135N

Для изготовления прошивки для вашего аппарата необходимы следующие исходные данные:

  • модель аппарата (указана на его корпусе);
  • серийный номер  - указан в отчете Сonfiguration;
  • версия прошивки - указана в отчете ;
  • CRUM чипа картриджа (11 знаков) (строка в отчете, секция Toner Information - Serial No: CRUM-)

Эти данные можно получить распечатав отчет на своем принтере: Configuration Report (Конфигурация).

1. Печать отчёта

ВНИМАНИЕ!!! Печать отчёта возможна на незаблокированном принтере!

Для снятия блокировки необходимо заменить чип в картридже на оригинальный рабочий.

Если принтер заблокирован, данные для заказа прошивки можно получить с помощью утилиты PC_INFO_TOOL. Скачать утилиту бесплатно можно в нашем файловом архиве, в разделе - Soft

Печать отчётов из меню:

Нажимая [Мenu]. Кнопками [Влево]-[Вправо] находим: {Настройка системы} {System Setup}. Нажмите [OK].
Кнопками [Влево]-[Вправо] находим: {Отчеты} {Report}. Нажмите [OK] и выберите: {Все отчеты} {All reports}. Нажмите [OK].

Печать отчетов из сервисного меню:
Вход в сервисное меню (TEСH MENU) нажмите: [Меню] [#] [1] [9] [3] [4] [Меню]
Войдите в раздел {Report}, выберите пункт {Configuration}. Распечатается соответствующий отчёт.

Образец отчета Configuration

Образец отчета Supplies Information

2. Подготовка к прошивке.

Подключите принтер к компьютеру USB кабелем и установите необходимые драйвера. Кабель должен быть как можно короче.

Отключите все лишнее оборудование от компьютера.

Закройте все программы.

Подключите принтер к сети питания и убедитесь в надежности подключения.

Важно!!! Прерывание питания во время прошивки приведет к выходу аппарата из строя.

Opens internal link in current windowПодробнее о подготовке аппарата к прошивке

3. Заказ прошивки

Для заказа прошивки перейдите на соответствующую страницу сайта где необходимо оформить заявку ". На этой странице вам будет предложено заполнить необходимые поля формы заказа полученными из отчетов данными.

Самостоятельно выберите свойство прошивки: U - без защиты от обновлений или NU - с защитой от обновлений. (Opens internal link in current windowподробнее о свойствах прошивки: U/NU )

Жмите кнопку "Отправить".

Если вы правильно указали адрес эл. почты, на него вы получите письмо со ссылкой для скачивания архива с прошивкой и дальнейшие инструкции.

Заказать прошивку

4. Прошивка принтера:

Распакуйте полученный архив с прошивкой в отдельную папку.

В архиве находятся три файла:

1. файл самой fix

2. загрузчик usbprns2.exe

3. файл reedme.txt, в котором описаны часто встречающиеся в процессе прошивки аппарата ошибки, и способы их устранения.

Opens internal link in current windowПодробнее о процессе прошивки

Вход в принудительный режим для Dell 1130N

На выключенном принтере нажмите и удерживайте кнопку [Stop]

Включите принтер.

Через несколько секунд отпустите кнопку [Stop]

Версии прошивки

Модель
Версия прошивки
Dell 1135N V2.70.00.89
5. Окончание

После удачной прошивки, извлечь чип из картриджа и сохранить его (чип - ключ). Во всех последующих картриджах, которые вы собираетесь использовать в принтере чип должен быть удалён или заклеен.

Если вы, вдруг по ошибке, вставите новый картридж с чипом, то аппарат заблокируется; вот для этого случая и стоит сохранить ваш чип – ключ, с помощью которого аппарат можно разблокировать.
