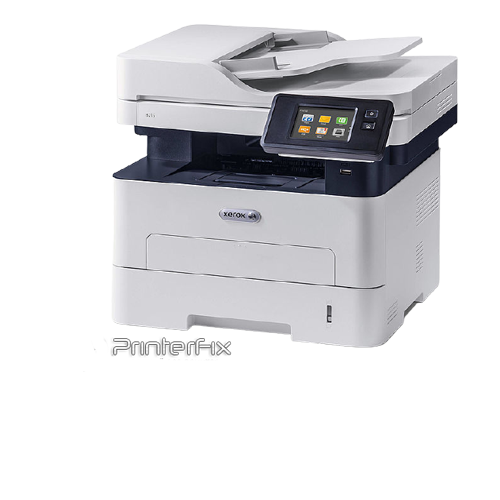

Инструкция по прошивке Xerox B215

Данный аппарат прошивается по USB без использования debug кабеля!!!

Для создания прошивки под аппарат необходимы следующие данные:

  • точная модель аппарата (указана на его корпусе);
  • серийный номер - (10 знаков) - указан в отчете Конфигурация (Configuration Report);
  • версия прошивки - указана в отчете Конфигурация (Configuration Report);
  • CRUM  чипа тонер-картриджа - (11 знаков), указан в отчете "О расходных материалах" (Supplies Information)

Данные можно получить распечатав отчеты на своем аппарате: Configuration Report и Supplies Information (Конфигурация и Расходные материалы).

1. Печать отчётов

ВНИМАНИЕ!!! Печать отчёта возможна на незаблокированном принтере!

Если принтер заблокирован, данные для заказа прошивки можно получить с помощью утилиты PC_INFO_TOOL. Скачать утилиту бесплатно можно в нашем файловом архиве, в разделе - Opens internal link in current windowSoft

Из меню:

На панели принтера нажмите кнопку Machine Status: [i]. Далее [OK].

Нажимая кнопку [?], выберите раздел {Конфигурация} {Configuration} или {Сведения о расх. мат.} {Supplies Info.}. Нажмите [OK][OK]

Распечатается соответствующий отчёт.

Печать отчетов из сервисного меню

Вход в меню (TEСH MODE): нажмите: [Menu] [#] [1][9][3][4] [OK]

Войдите в раздел {Diagnostics}. Далее {Report}.

Выберите пункт {Configuration} или {Supplies Info.}.

Распечатайте соответствующий отчет.

Образец Initiates file downloadConfiguration Report - откроется в новом окне

Образец отчета Initiates file downloadSupplies Information - откроется в новом окне

2. Подготовка к прошивке.

Отключите все лишнее оборудование от компьютера.

Закройте все программы.

Подключите принтер к сети питания и убедитесь в надежности подключения.

Важно!!! Прерывание питания во время прошивки приведет к выходу аппарата из строя.



3. Заказ прошивки

Для заказа прошивки перейдите на соответствующую страницу сайта где необходимо оформить заявку ". На этой странице вам будет предложено заполнить необходимые поля формы заказа полученными из отчетов данными.

Жмите кнопку "Отправить".

Если вы правильно указали адрес эл. почты, на него вы получите письмо со ссылкой для скачивания архива с прошивкой и дальнейшие инструкции.

Заказать прошивку

4. Прошивка принтера Xerox B215:

1. Выключаем аппарат.
2. Открываем переднюю крышку там где находится картридж.
3. Отсоединяем кабель питания.
4. Нажимаем и держим кнопку включения.
5. Не отпуская кнопку включения подключаем кабель питания.
6. Ждем пока аппарат определится компьютером.
7. Отпускаем Кнопку
8. Кнопка поменяет цвет на зеленый.

9. Переходим в папку с прошивкой и перетаскиваем файл прошивки на загрузчик usbprns2.exe

10. Дожидаемся окончания загрузки прошивки.

11. После успешной прошивки, нужно заклеить чип на тонер-картридже и DRUM!

версии прошивок V85.000.58.000

Обратите внимание: версии прошивок 85.000.64.000 (3.50.01.64_20200715) нет понижения прошивки (прошивается на программаторе )!

12. Отключить печать странницы конфигурации Xerox B215.
Печать титульного листа можно отключить с панели кнопок принтера.
Жмем кнопку (i) (information ) кнопками вверх или вниз ищем |НАСТРОЙКИ СИСТЕМЫ| Жмем (OK) далее |НАСТРОЙКА| снова (OK) вверх или вниз находим |СТРАНИЦА КОНФИГУРАЦИИ| и снова (OK) вверх или вниз |ВЫКЛ| |ОК|.
